您现在进入的是济宁正邦表面处理剂有限公司官方网站!

网站首页 | 产品展示 | 联系我们
济宁正邦表面处理剂有限公司
您现在的位置:网站首页>金属抛光

金属抛光

Product display

强大的产品研发力、创新力是正邦立足于同行,服务于客户的保障

与您携手共创美好明天!
  • 铝电解抛光光亮剂
    1. 铝电解抛光光亮剂铝电解抛光光亮剂铝电解抛光光亮剂铝电解抛光光亮剂铝电解抛光光亮剂铝电解抛光光亮剂铝电解抛光光亮剂铝电解抛光光亮剂

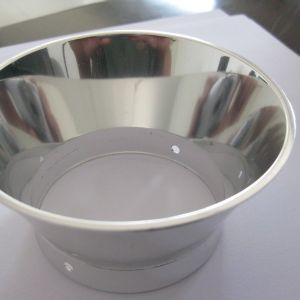

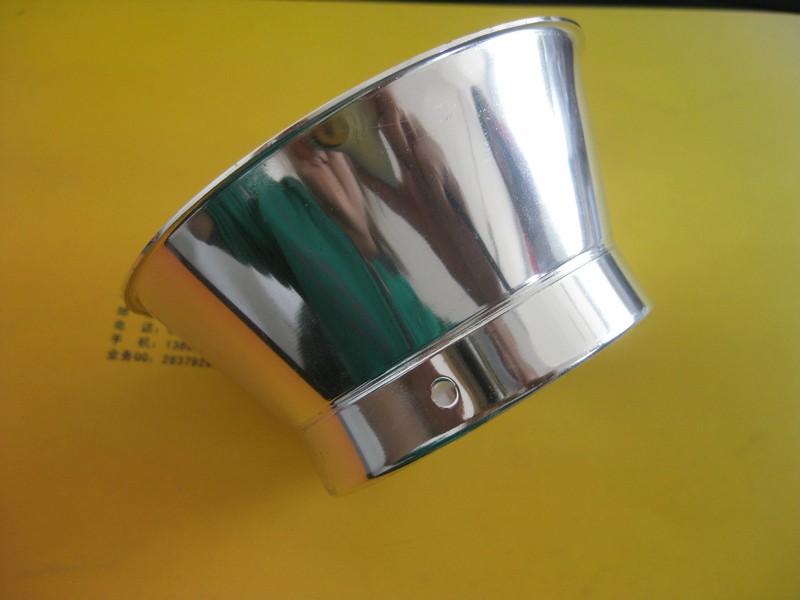

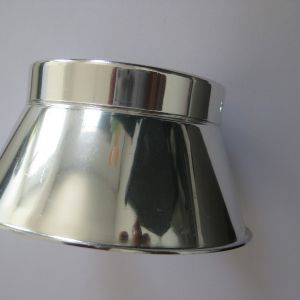

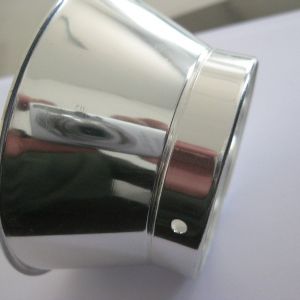

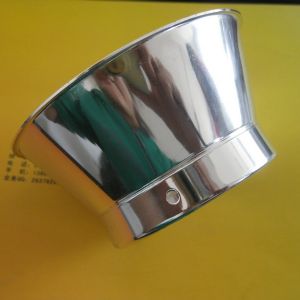

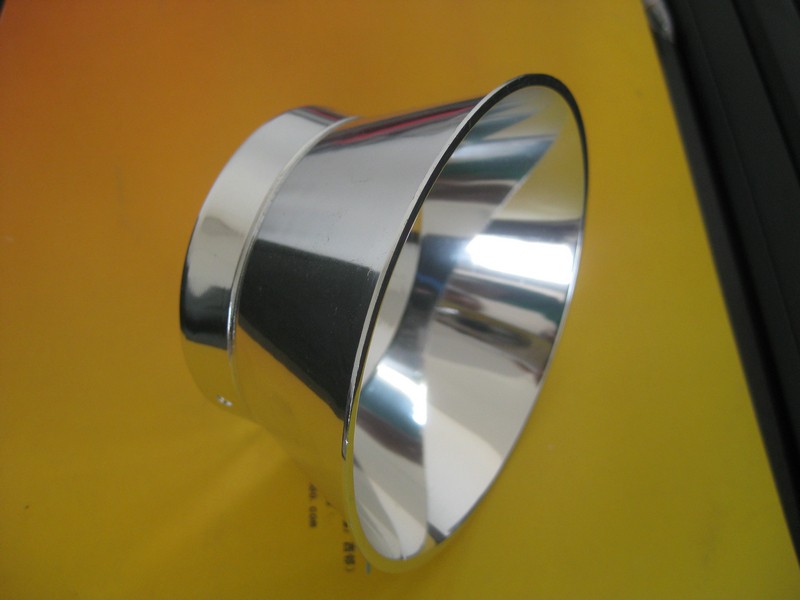

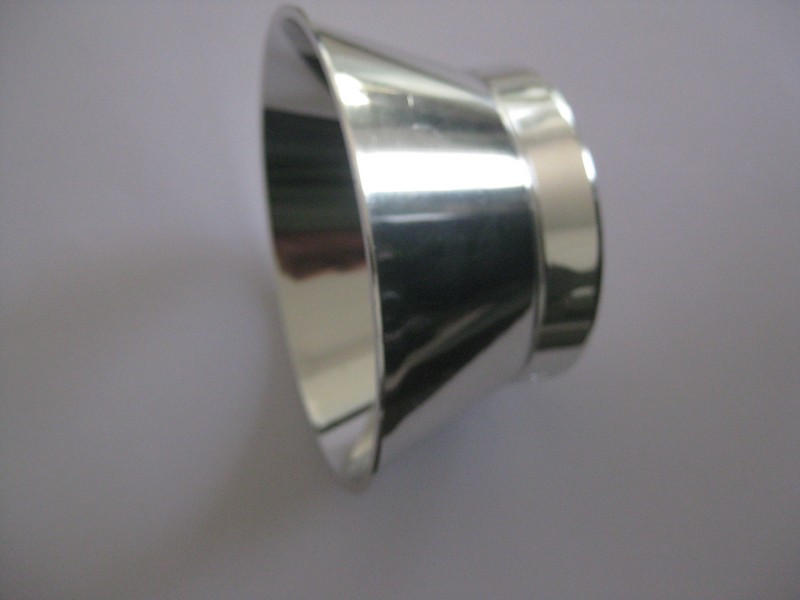

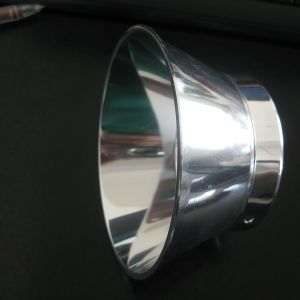

铝电解抛光光亮剂

济宁正邦表面处理剂有限公司
联系人:王经理
电话:13082626255
座机:0537-2525959
传真:0537-2525959
Q Q:303555707
邮箱:jnzhengbang@qq.com
网址:www.jsclj.com
地址:山东省济宁市唐口工业区

信息详情


主要用途

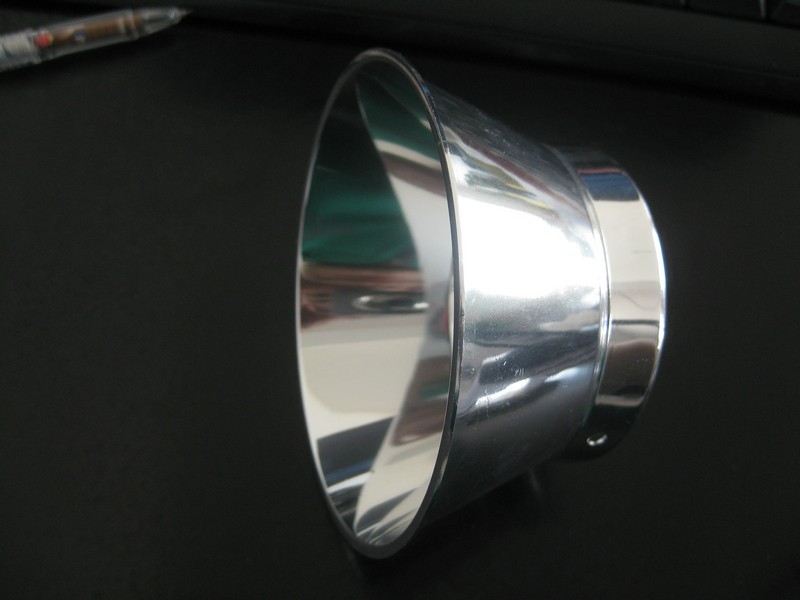

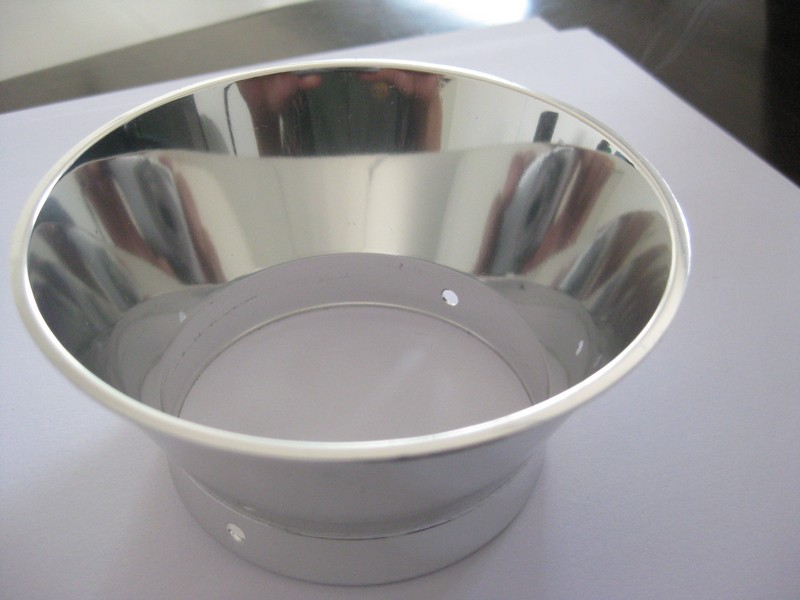

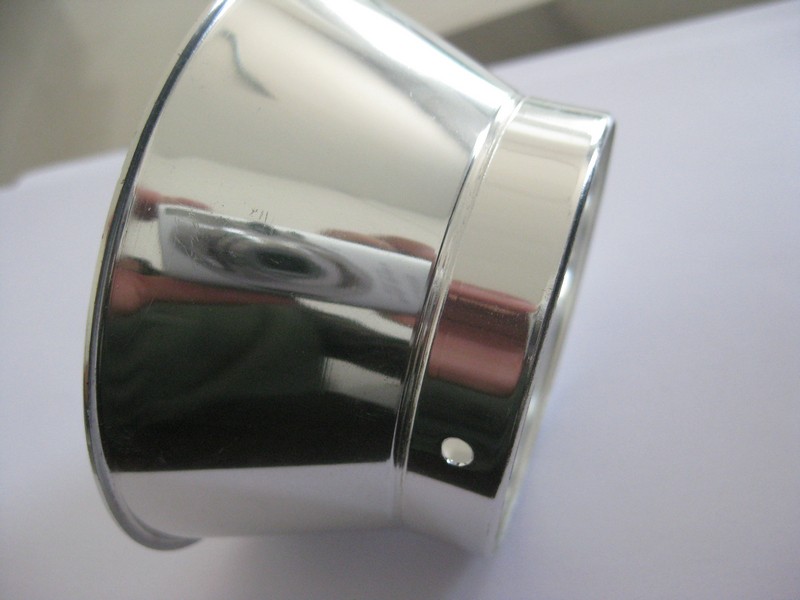

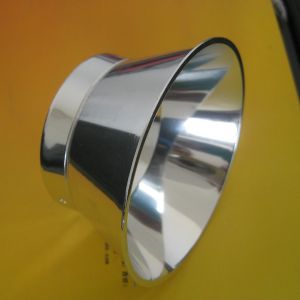

     本品用于各种铝合金,纯铝等型号铝的电解抛光时使用,使用成本低,效果明显,可达镜面光亮效果,铝抛光后光泽持久、美观大方、增加了产品的附加值。

主要优点

1、抛光液不含铬酸,符合当今环保要求,节省环保设备投资及废水处理费用。

2、抛光电流密度较传统工艺要小,因此不仅电耗低,抛光液使用寿命长,而且更适合大型铝和铝合金件的表面抛光。

3、适用范围广,适用于纯铝及除硅含量大于2%的各种型号的铝合金。

操作方法

1、配槽比例

浓磷酸(比重 1.69)/Kg700g
铝电解添加剂/Kg300g
温度/度55-65℃
阳极电流密度,DA2-20A/d㎡(高于12A需要搅拌)
电压15—24伏
抛光时间3–5 分钟
阴极材料铅或不锈钢
阴极面积∶阳极面积 2–3∶1

2、配置方法:

1、该抛光液在使用前的比重在1.50–1.52的范围内。根据所欲配制的抛光液容积、抛光液比重及抛光液中磷酸所占的重量比,计算出所要加入的磷酸量并加入之。

2、同样计算出所需铝添加剂的重量并加入。

3、加热操作温度。

注意事项

1、抛光时是否采用搅拌(阴极移动、空气搅拌)主要取决于抛光件的形状:若抛光件形状简单,横向宽度较窄,则不采用搅拌;反之,若抛光件形状不规则或横向宽度较大,尤其当抛光件某些部位阻碍气体逸出形成“气袋”而影响表面抛光的情况下则必须采用搅拌方式。在采用搅拌的状况下,必须相应提高阳极电流密度,否则抛光表面难以达到高光亮。

2、抛光时大部分杂质沉积于阴极表面,但仍有部分因抛光生成的固体污泥留在抛光液内,因此需定期过滤抛光液把杂质除去。

3、在抛光过程中,由于磷酸盐的产生,水的电解及挥发以及抛光液的夹带损失,故需不断补充磷酸和正邦牌铝电解添加剂。

4、该抛光液在配制后未经使用前的原始比重在1.50–1.52的范围内,在抛光槽运转过程中,抛光液的比重应控制在1.50–1.65的范围内。抛光液比重过高说明抛光液含水量不足;反之,抛光液比重过低,表明抛光液水含量过高,磷酸含量偏低。经常用比重计测定抛光液比重是控制抛光液组分浓度及抛光质量的有效手段。

5、在较高阳极电流密度下长时期抛光有可能造成抛光液中铝含量过高(抛光液顶部出现半融状物质就是铝含量过高的标志),此时必须用新抛光液部分更换,以降低抛光液中的铝含量。



铝电解抛光光亮剂
铝电解抛光光亮剂 2019-4-24 本文被阅读 89 次
上一条:铝清洗剂下一条:金属水性保护漆

相似产品

版权所有:济宁正邦表面处理剂有限公司

备案号:鲁ICP备15011793号-2
友情链接:

联系方式/ contant us

二维码

微信扫描添加好友

联系人:王经理
电话:13082626255
座机:0537-2525959
Q Q:303555707
邮箱:jnzhengbang@qq.com
地址:山东省济宁市唐口工业区
